Citation : 최정길, 전자 비교 측정기, 제12회 전국과학전람회 (1966)
연구자 : 최정길
주요단어 : 측장기, 크기 측정, 두께 측정, 전자회로
요약 :

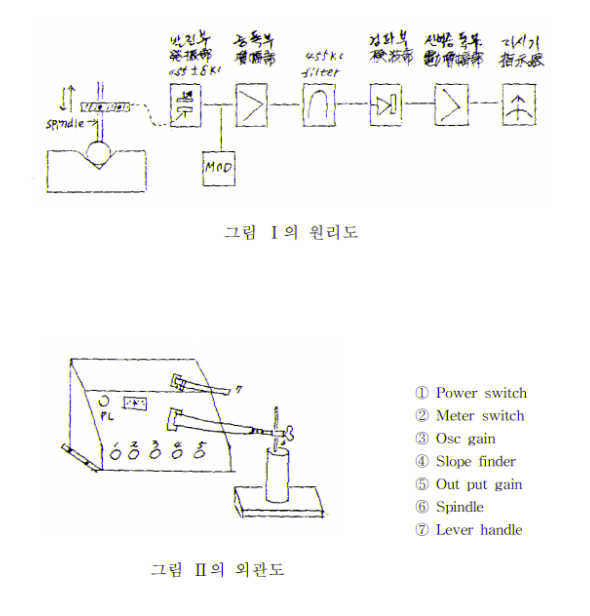

본 연구는 전자회로를 이용해 생산된 물품의 크기와 두께를 정확히 측정하는 측장기의 개발에 관한 것이다. 발진부, 증폭부, 필터, 검파부, 전력증폭부, 지시기 등으로 구성되어 전원 스위치를 넣고 5분 정도 warm up 시킨 후 정반에 피검사 품을 올려놓고 ⑥의 spindle의 길이를 조정해 물품의 접촉점과 1㎜ 공극을 두고 ⑦의 lever handle을 하방으로 누른다. ③의 발진이득과 ⑤의 출방 이득 손잡이를 시계방향으로 돌려놓은 다음 ④의 slope finder 손잡이를 좌 또는 우로 여러 번 회전시키면 meter의 지침이 움직인다. 장치의 제품을 사용법에 따라 a→e와 같이 하고 meter의 지침이 좌에서 우로 변위하는 점을 찾아 meter의 reading이 쉽게 osc gain과 out put gain을 변화시켜 임의의 점에다 고정시킨다. 손으로 누르고 있던 handle을 놓고 제품을 빼낸다. 하한이나 상한의 제품을 측장기에 끼워 level handle을 눌러 meter의 지시를 알아둔다.
출처 : 국립중앙과학관 전국과학전람회
